該充電器只利用了交流電的正半周充電，充電速度較快，且能延長電池壽命，在普通的摩托車上使用該充電器，性能極好，可省燃油5%左右，是一個實用的充電電路，此充電器的作者正在使用中。

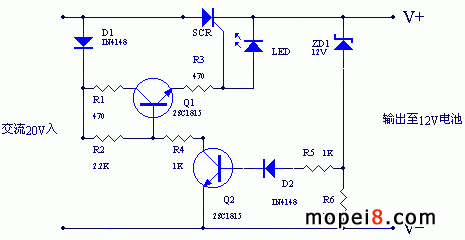

工作原理：交流電壓同時加到D1和SCR，經(jīng)過D1的半波整流后通R1、R2、Q1、R3向SCR提供觸發(fā)電壓，此時SCR給電池充電，當電池電壓上升至13.5V時ZD1導通，電壓經(jīng)過R5、D2向Q2提供偏壓，使Q2導通，Q1反偏截止，SCR停止輸出，當電池電壓低于13-13.5V時，將重復上述過程。
