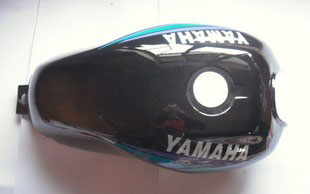

定義：

油箱，液壓術語，是液壓系統中儲存液壓油或液壓液的專用容器。

油箱在液壓系統中除了儲油外，還起著散熱、分離油液中的氣泡、沉淀雜質等作用。油箱中安裝有很多輔件，如冷卻器、加熱器、空氣濾清器及液位計等。

油箱可分為開式油箱和閉式油箱兩種。開式油箱，箱中液面與大氣相通，在油箱蓋上裝有空氣濾清器。開式油箱結構簡單，安裝維護方便，液壓系統普遍采用這種形式。閉式油箱一般用于壓力油箱，內充一定壓力的惰性氣體，充氣壓力可達0.05MPa。如果按油箱的形狀來分，還可分為矩形油箱和圓罐形油箱。矩形油箱制造容易，箱上易于安放液壓器件，所以被廣泛采用；圓罐形油箱強度高，重量輕，易于清掃，但制造較難，占地空間較大，在大型冶金設備中經常采用。



設計油箱時應考慮如下幾點：

(1)油箱必須有足夠大的容積。一方面盡可能地滿足散熱的要求，另一方面在液壓系統停止工作時應能容納系統中的所有工作介質，而工作時又能保持適當的液位。

(2)吸油管及回油管應插入最低液面以下，以防止吸空和回油飛濺產生氣泡。管口與箱底、箱壁距離一般不小于管徑的3倍。吸油管可安裝l00μm左右的網式或線隙式過濾器，安裝位置要便于裝卸和清洗過濾器�；赜凸芸谝�斜切45°。角并面向箱壁，以防止回油沖擊油箱底部的沉積物，同時也有利于散熱。

(3)吸油管和回油管之間的距離要盡可能地遠些，之間應設置隔板，以加大液流循環的途徑，這樣能提高散熱、分離空氣及沉淀雜質的效果。隔板高度為液面高度的2/3~3/4。(4)為了保持油液清潔，油箱應有周邊密封的蓋板，蓋板上裝有空氣濾清器，注油及通氣一般都由一個空氣濾清器來完成。為便于放油和清理，箱底要有一定的斜度，并在最低處設置放油閥。對于不易開蓋的油箱，要設置清洗孔，以便于油箱內部的清理。(5)油箱底部應距地面l50mm以上，以便于搬運、放油和散熱。在油箱的適當位置要設吊耳，以便吊運，還要設置液位計，以監視液位。

(6)對油箱內表面的防腐處理要給予充分的注意。常用的方法有：

 1)酸洗后磷化。適用于所有介質，但受酸洗磷化槽限制，油箱不能太大。

 2)噴丸后直接涂防銹油。適用于一般礦物油和合成液壓油，不適合含水液壓液。因不受處理條件限制，大型油箱較多采用此方法。

 3)噴砂后熱噴涂氧化鋁。適用于除水-乙二醇外的所有介質。

 4)噴砂后進行噴塑。適用于所有介質。但受烘干設備限制，油箱不能過大。

 　 考慮油箱內表面的防腐處理時，不但要顧及與介質的相容性，還要考慮處理后的可加工性、制造到投入使用之間的時間間隔以及經濟性，條件允許時采用不銹鋼制油箱是最理想的選擇。

在摩托車的使用中，有一些保養是使用者自己可以做到的。這樣既可以減少到維修店的麻煩，又可以節約時間，更能增加您對摩托車的了解。

火花塞保養
      火花塞是摩托車發動機的關鍵部件�；旌蠚獾恼�常燃燒是發動機正常運轉的關鍵。首先，每種發動機所用的火花塞的型號有所不同，主要是熱值、螺紋尺寸等不同，所以一定要使用規定型號火花塞。發動機正常燃燒，擰下火花塞觀察，電極正常應該是赭紅色，如果發黑，即有積碳，說明混合氣過濃，燃燒不充分，應該清理積碳。用尖錐清理中央電極凹槽和L極的積碳；調整火花塞間隙：GS125（0.6-0.9mm），QS150T（0.7-0.8mm），火花塞上積碳會妨礙良好的火花，并可能導致斷火；若發現火花塞易潮濕或燒得灰白，說明火花塞熱值不匹配，則應該到輕騎鈴木指定維修店更換相適應的火花塞注意： 　　
1、確定螺紋尺寸和塞桿長度。若塞桿過短，會在塞孔的螺紋部造成 積碳及致損壞發動機。 　　2、在應用火花塞扳手之前，可用手小心地將火花塞旋入汽缸頭的螺紋部，以防損壞。
3、利用專用隨車工具火花塞套筒，將火花塞擰緊至規定的緊固扭矩。



空濾器的保養
       空濾器是摩托車的呼吸系統。如果空濾器被灰塵阻塞，進氣阻力將變大，會使發動機輸出動力下降，油耗增大，更能使發動機難以啟動，易熄火，嚴重的是灰塵進入缸體內部，會加劇發動機部件的磨損。清潔空濾器要按以下步驟進行： 　　從車上拆下空濾器濾芯； 　　

如果濾芯是海綿泡沫，可用中性洗滌液仔細清洗，切勿用力擰，清洗完畢晾干水分，滴2-3滴機油（為了吸附空氣中的極細小灰塵），用手握勻，按原狀裝回；如果是紙質濾芯，切不可用液體清洗，可用力磕打內部灰塵，有條件用壓縮氣體按進氣反方向吹（千萬不可搞反，否則將灰塵吹進紙芯孔隙中將阻塞更嚴重）；例：QS150T紙芯從內側向外吹，風暴太子從外圈向中孔吹。 　　

裝回濾芯時要注意安裝方向和進氣方向；有塵土、比較臟的環境中行車，應增加清洗頻率，發現海綿破裂或紙質濾芯浸濕要立時更換新品，否則會損壞發動機或冒黑煙。

機油濾芯的保養
       大多用戶知道應按時更換機油，但是要掌握一個原則：是更換了新機油，濾芯不更換是不行的。發動機在潤滑過程中，機油泵把機油從底槽中吸出，首先壓入機油濾芯過濾，濾完的干凈機油再運輸到缸頭、曲軸和傳動各部分。如果濾芯過臟，機油的過濾效果較差，輸出的機油量降低，各部分得不到良好的潤滑，就會造成過度磨損，所以只重換機油是不行的，還必須同時更換機油濾芯。摩托車部件保養　　在摩托車的使用中，有一些保養是使用者自己可以做到的。這樣既可以減少到維修店的麻煩，又可以節約時間，更能增加您對摩托車的了解。

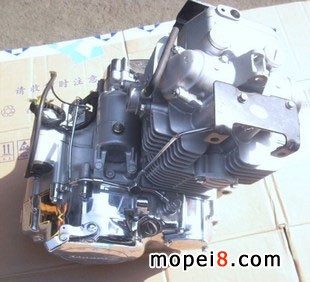

發動機簡介
發動機（Engine），又稱為引擎，是一種能夠把一種形式的能轉化為另一種更有用的能的機器，通常是把化學能轉化為機械能。（把電能轉化為機器能的稱謂電動機）有時它既適用于動力發生裝置，也可指包括動力裝置的整個機器，比如汽油發動機,航空發動機。發動機最早誕生在英國，所以，發動機的概念也源于英語，它的本義是指那種“產生動力的機械裝置”。

發動機的結構

發動機組成的簡述

機體是構成發動機的骨架，是發動機各機構和各系統的安裝基礎，其內、外安裝著發動機的所有主要零件和附件，承受各種載荷。因此，機體必須要有足夠的強度和剛度。機體組主要由氣缸體、汽缸套、氣缸蓋和氣缸墊等零件組成。

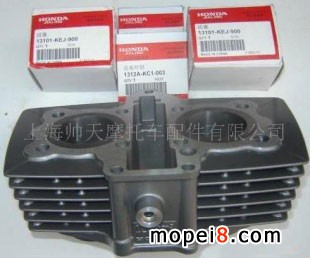

氣缸體

水冷發動機的氣缸體和上曲軸箱常鑄成一體，稱為氣缸體——曲軸箱，也可稱為氣缸體。氣缸體一般用灰鑄鐵鑄成，氣缸體上部的圓柱形空腔稱為氣缸，下半部為支承曲軸的曲軸箱，其內腔為曲軸運動的空間。在氣缸體內部鑄有許多加強筋，冷卻水套和潤滑油道等。

氣缸體應具有足夠的強度和剛度，根據氣缸體與油底殼安裝平面的位置不同，通常把氣缸體分為以下三種形式。

(1)一般式氣缸體其特點是油底殼安裝平面和曲軸旋轉中心在同一高度。這種氣缸體的優點是機體高度小，重量輕，結構緊湊，便于加工，曲軸拆裝方便；但其缺點是剛度和強度較差

(2)龍門式氣缸體其特點是油底殼安裝平面低于曲軸的旋轉中心。它的優點是強度和剛度都好，能承受較大的機械負荷；但其缺點是工藝性較差，結構笨重，加工較困難。

 (3)隧道式氣缸體這種形式的氣缸體曲軸的主軸承孔為整體式，采用滾 氣缸

動軸承，主軸承孔較大，曲軸從氣缸體后部裝入。其優點是結構緊湊、剛度和強度好，但其缺點是加工精度要求高，工藝性較差，曲軸拆裝不方便。

為了能夠使氣缸內表面在高溫下正常工作，必須對氣缸和氣缸蓋進行適當地冷卻。冷卻方法有兩種，一種是水冷，另一種是風冷。水冷發動機的氣缸周圍和氣缸蓋中都加工有冷卻水套，并且氣缸體和氣缸蓋冷卻水套相通，冷卻水在水套內不斷循環，帶走部分熱量，對氣缸和氣缸蓋起冷卻作用。

現代汽車上基本都采用水冷多缸發動機，對于多缸發動機，氣缸的排列形式決定了發動機外型尺寸和結構特點，對發動機機體的剛度和強度也有影響，并關系到汽車的總體布置。按照氣缸的排列方式不同，氣缸體還可以分成單列式，V型和對置式三種。     (1)直列式

發動機的各個氣缸排成一列，一般是垂直布置的。單列式氣缸體結構簡單，加工容易，但發動機長度和高度較大。一般六缸以下發動機多采用單列式。例如捷達轎車、富康轎車、紅旗轎車所使用的發動機均采用這種直列式氣缸體。有的汽車為了降低發動機的高度，把發動機傾斜一個角度。

 (2) V型

氣缸排成兩列，左右兩列氣缸中心線的夾角γ＜180°，稱為V型發動機，V型發動機與直列發動機相比，縮短了機體長度和高度，增加了氣缸體的剛度，減輕了發動機的重量，但加大了發動機的寬度，且形狀較復雜，加工困難，一般用于8缸以上的發動機，6缸發動機也有采用這種形式的氣缸體。

 (3)對置式

氣缸排成兩列，左右兩列氣缸在同一水平面上，即左右兩列氣缸中心線的夾角γ＝180°，稱為對置式。它的特點是高度小，總體布置方便，有利于風冷。這種氣缸應用較少。

氣缸直接鏜在氣缸體上叫做整體式氣缸，整體式氣缸強度和剛度都好，能承受較大的載荷，這種氣缸對材料要求高，成本高。如果將氣缸制造成單獨的圓筒形零件(即氣缸套)，然后再裝到氣缸體內。這樣，氣缸套采用耐磨的優質材料制成，氣缸體可用價格較低的一般材料制造，從而降低了制造成本。同時，氣缸套可以從氣缸體中取出，因而便于修理和更換，并可大大延長氣缸體的使用壽命。氣缸套有干式氣缸套和濕式氣缸套兩種。

干式氣缸套的特點是氣缸套裝入氣缸體后，其外壁不直接與冷卻水接觸，而和氣缸體的壁面直接接觸，壁厚較薄，一般為1～3mm。它具有整體式氣缸體的優點，強度和剛度都較好，但加工比較復雜，內、外表面都需要進行精加工，拆裝不方便，散熱不良�！　�    濕式氣缸套的特點是氣缸套裝入氣缸體后，其外壁直接與冷卻水接觸，氣缸套僅在上、下各有一圓環地帶和氣缸體接觸，壁厚一般為5～9mm。它散熱良好，冷卻均勻，加工容易，通常只需要精加工內表面，而與水接觸的外表面不需要加工，拆裝方便，但缺點是強度、剛度都不如干式氣缸套好，而且容易產生漏水現象。應該采取一些防漏措施。

曲軸箱

氣缸體下部用來安裝曲軸的部位稱為曲軸箱，曲軸箱分上曲軸箱和下曲軸箱。上曲軸箱與氣缸體鑄成一體，下曲軸箱用來貯存潤滑油，并封閉上曲軸箱，故又稱為油底殼。油底殼受力很小，一般采用薄鋼板沖壓而成，其形狀取決于發動機的總體布置和機油的容量。油底殼內裝有穩油擋板，以防止汽車顛動時油面波動過大。油底殼底部還裝有放油螺塞，通常放油螺塞上裝有永久磁鐵，以吸附潤滑油中的金屬屑，減少發動機的磨損。在上下曲軸箱接合面之間裝有襯墊，防止潤滑油泄漏。

氣缸蓋

氣缸蓋安裝在氣缸體的上面，從上部密封氣缸并構成燃燒室。它經常與高溫高壓燃氣相接觸，因此承受很大的熱負荷和機械負荷。水冷發動機的氣缸蓋內部制有冷卻水套，缸蓋下端面的冷卻水孔與缸體的冷卻水孔相通。利用循環水來冷卻燃燒室等高溫部分。

缸蓋上還裝有進、排氣門座，氣門導管孔，用于安裝進、排氣門，還有進氣通道和排氣通道等。汽油機的氣缸蓋上加工有安裝火花塞的孔，而柴油機的氣缸蓋上加工有安裝噴油器的孔。頂置凸輪軸式發動機的氣缸蓋上還加工有凸輪軸軸承孔，用以安裝凸輪軸。

氣缸蓋一般采用灰鑄鐵或合金鑄鐵鑄成，鋁合金的導熱性好，有利于提高壓縮比，所以近年來鋁合金氣缸蓋被采用得越來越多。

氣缸蓋是燃燒室的組成部分，燃燒室的形狀對發動機的工作影響很大，由于汽油機和柴油機的燃燒方式不同，其氣缸蓋上組成燃燒室的部分差別較大。汽油機的燃燒室主要在氣缸蓋上，而柴油機的燃燒室主要在活塞頂部的凹坑。這里只介紹汽油機的燃燒室，而柴油機的燃燒室放在柴油供給系里介紹。

氣缸墊

氣缸墊裝在氣缸蓋和氣缸體之間，其功用是保證氣缸蓋與氣缸體接觸面的密封，防止漏氣，漏水和漏油。

氣缸墊的材料要有一定的彈性，能補償結合面的不平度，以確保密封，同時要有好的耐熱性和耐壓性，在高溫高壓下不燒損、不變形。目前應用較多的是銅皮——棉結構的氣缸墊，由于銅皮——棉氣缸墊翻邊處有三層銅皮，壓緊時較之石棉不易變形。有的發動機還采用在石棉中心用編織的綱絲網或有孔鋼板為骨架，兩面用石棉及橡膠粘結劑壓成的氣缸墊。

安裝氣缸墊時，首先要檢查氣缸墊的質量和完好程度，所有氣缸墊上的孔要和氣缸體上的孔對齊。其次要嚴格按照說明書上的要求上好氣缸蓋螺栓。擰緊氣缸蓋螺栓時，必須由中央對稱地向四周擴展的順序分2～3次進行，最后一次擰緊到規定的力矩。

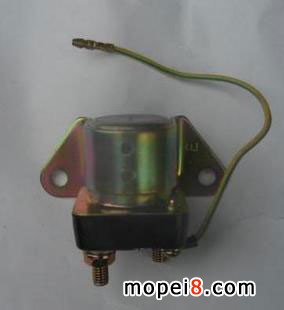

含義：
繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

繼電器的繼電特性：
 繼電器的輸入信號x從零連續增加達到銜鐵開始吸合時的動作值xx,繼電器的輸出信號立刻從y=0跳躍到y=ym,即常開觸點從斷到通。一旦觸點閉合，輸入量x繼續增大，輸出信號y將不再起變化。當輸入量x從某一大于xx值下降到xf,繼電器開始釋放，常開觸點斷開。我們把繼電器的這種特性叫做繼電特性，也叫繼電器的輸入-輸出特性。

  　 釋放值xf與動作值xx的比值叫做反饋系數，即　Kf= xf /xx

 　 觸點上輸出的控制功率Pc與線圈吸收的最小功率P0之比叫做繼電器的控制系數，即Kc=PC/P0

繼電器主要產品技術參數
1、額定工作電壓

是指繼電器正常工作時線圈所需要的電壓，也就是控制電路的控制電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。

2、直流電阻

是指繼電器中線圈的直流電阻，可以通過萬能表測量。

3、吸合電流

是指繼電器能夠產生吸合動作的最小電流。在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。

4、釋放電流

是指繼電器產生釋放動作的最大電流。當繼電器吸合狀態的電流減小到一定程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。

5、觸點切換電壓和電流

是指繼電器允許加載的電壓和電流。它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。

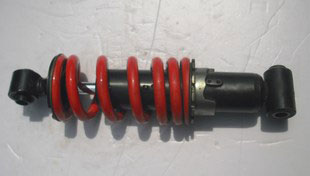

減震器(Absorber)定義：
減震器主要用來抑制彈簧吸震后反彈時的震蕩及來自路面的沖擊。在經過不平路面時，雖然吸震彈簧可以過濾路面的震動，但彈簧自身還會有往復運動，而減震器就是用來抑制這種彈簧跳躍的。減震器太軟，車身就會上下跳躍，減震器太硬就會帶來太大的阻力，妨礙彈簧正常工作。在關于懸掛系統的改裝過程中，硬的減震器要與硬的彈簧相搭配，而彈簧的硬度又與車重息息相關，因此較重的車一般采用較硬的減震器。與引震曲軸相接的裝置，用來抗衡曲軸的扭轉震動(即曲軸受汽缸點火的沖擊力而扭動的現象)。


減震器的結構
減震器的結構是帶有活塞的活塞桿插入筒內，在筒中充滿油�；钊�上有節流孔，使得被活塞分隔出來的兩部分空間中的油可以互相補充。阻尼就是在具有粘性的油通過節流孔時產生的，節流孔越小，阻尼力越大，油的黏度越大，阻尼力越大。如果節流孔大小不變，當減震器工作速度快時，阻尼過大會影響對沖擊的吸收。因此，在節流孔的出口處設置一個圓盤狀的板簧閥門，當壓力變大時，閥門被頂開，節流孔開度變大，阻尼變小。由于活塞是雙向運動的，所以在活塞的兩側都裝有板簧閥門，分別叫做壓縮閥和伸張閥。

減震器按其結構可分為雙筒式和單筒式。雙筒式是指減震器有內外兩個筒，活塞在內筒中運動，由于活塞桿的進入與抽出，內筒中油的體積隨之增大與收縮，因此要通過與外筒進行交換來維持內筒中油的平衡。所以雙筒減震器中要有四個閥，即除了上面提到的活塞上的兩個節流閥外，還有裝在內外筒之間的完成交換作用的流通閥和補償閥。　　與雙筒式相比，單筒式減震器結構簡單，減少了一套閥門系統。它在缸筒的下部裝有一個浮動活塞，(所謂浮動即指沒有活塞桿控制其運動)，在浮動活塞的下面形成一個密閉的氣室，充有高壓氮氣。上面提到的由于活塞桿進出油液而造成的液面高度變化就通過浮動活塞的浮動來自動適應之。除了上面所述兩種減震器外，還有阻力可調式減震器。它可通過外部操作來改變節流孔的大小。最近的汽車將電子控制式減震器作為標準裝備，通過傳感器檢測行駛狀態，由計算機計算出最佳阻尼力，使減震器上的阻尼力調整機構自動工作。
